詳細說明：

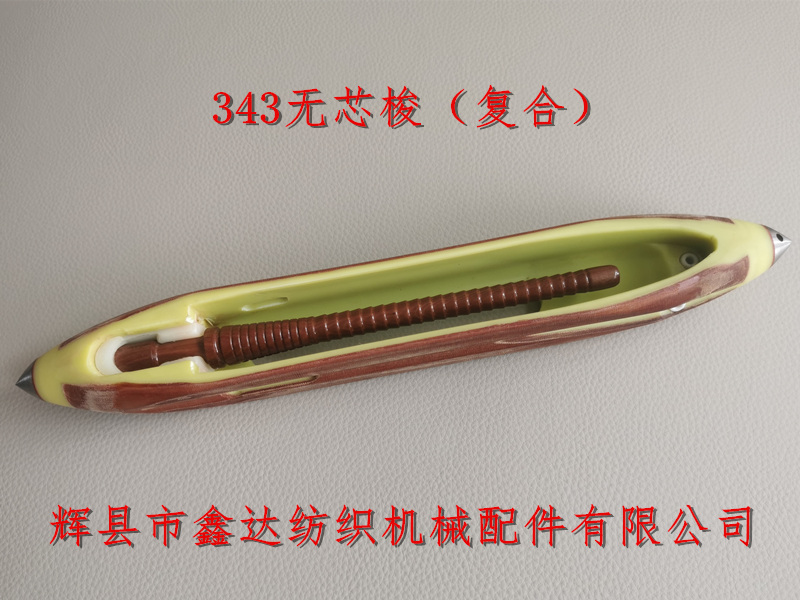

輝縣市鑫達紡織機械配件有限公司提供13?英寸復合梭子三瓷眼光電無芯梭，13?英寸是指梭子的總長度是13.5英寸（343mm），此款無芯梭子的兩個側面增加了復合布層，探緯方式是光電感應，且梭腔沒有梭芯，所以被稱為光電無芯復合梭，梭底的外寬尺寸是45.5毫米，復合梭子的梭體總高度是35.3毫米（白色尼龍夾頭位置），內腔寬度是30.8毫米，深度是29.7毫米。

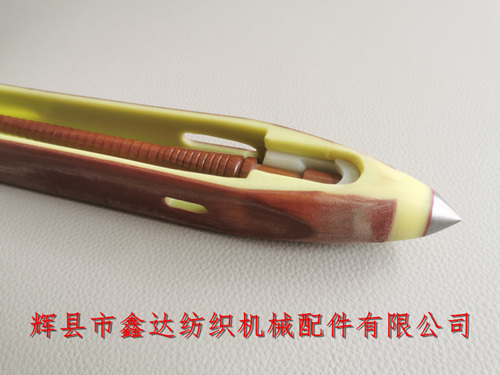

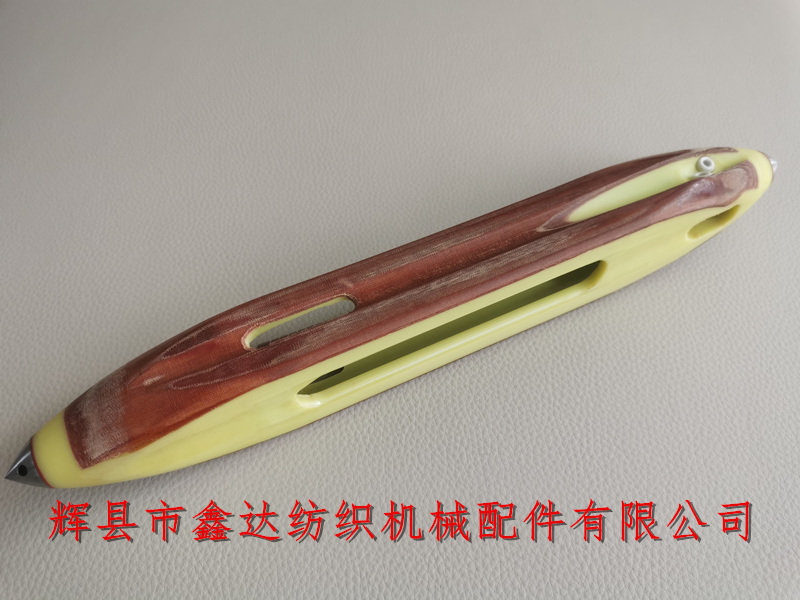

紡織器材-13?寸復合梭子的兩個側面有光電探緯孔（呈長方形，見上圖），下方的探緯槽內寬8.5毫米，內長40毫米，此緯紗導出面與梭底是90°夾角；另一面的探緯孔內寬是6.5毫米，內長是20mm，此面與梭子底面成86?°的夾角。配套使用的230mm無芯管的脖子直徑是12.5毫米，脖長21.5-22毫米；緯管扁頭的圓直徑是17.7毫米，長度是20毫米。

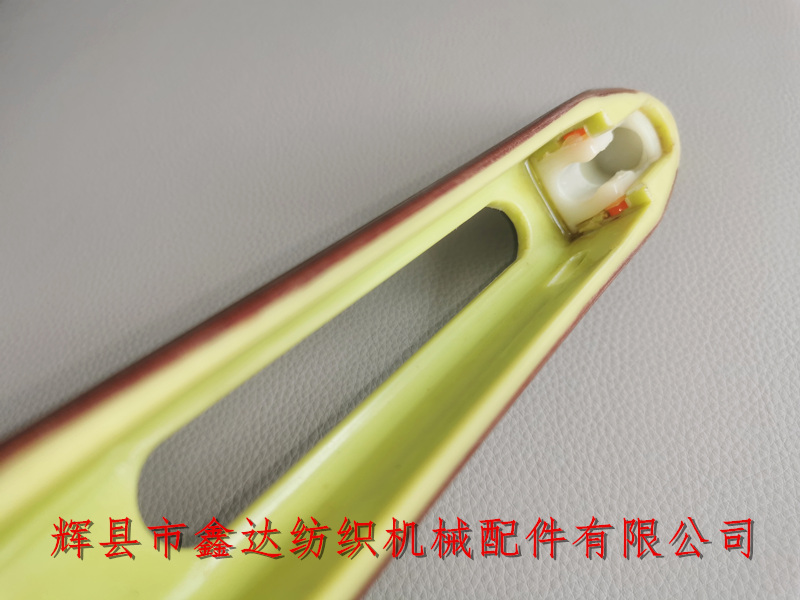

梭子的尼龍夾頭是帶邊的，兩側耳朵有橙色的彈性圓柱，用于漲緊無芯紆管的脖子，PU夾頭的底面用膠水粘合，上平面的尾部有凸起的月牙狀阻擋塊，用于保持無芯PU夾頭的安裝位置正確。此款復合無芯梭的單把重量是291克，梭子分左手和右手，每箱50把（相同手）。
上圖是光電復合無芯尼龍梭的底面照片，下方的開口槽內寬是18毫米，內長是134毫米，它的作用主要是用于更換無芯紆管時，手指從下方抵起后，便于輕易扳起緯紗管。此外梭底還有寬約15毫米的弧形凹槽，用于緯紗從下方導出使用。
梭體的前部安裝有3個瓷眼，它們和常規的三瓷眼排列相同，底面安裝瓷眼的凹槽內寬是12毫米，內長是27毫米，深度是10毫米。如需采購三瓷眼復合梭子、13?寸無芯梭、13.5英寸光電梭、其它光電無芯梭紡織器材，請與我公司的楊先生聯系咨詢。
