大肚長腔尼龍梭的尺寸與用途

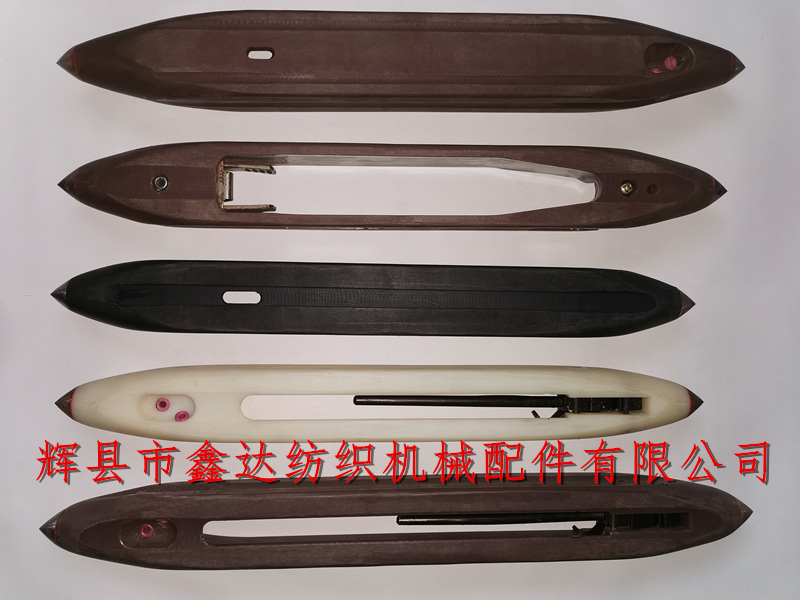

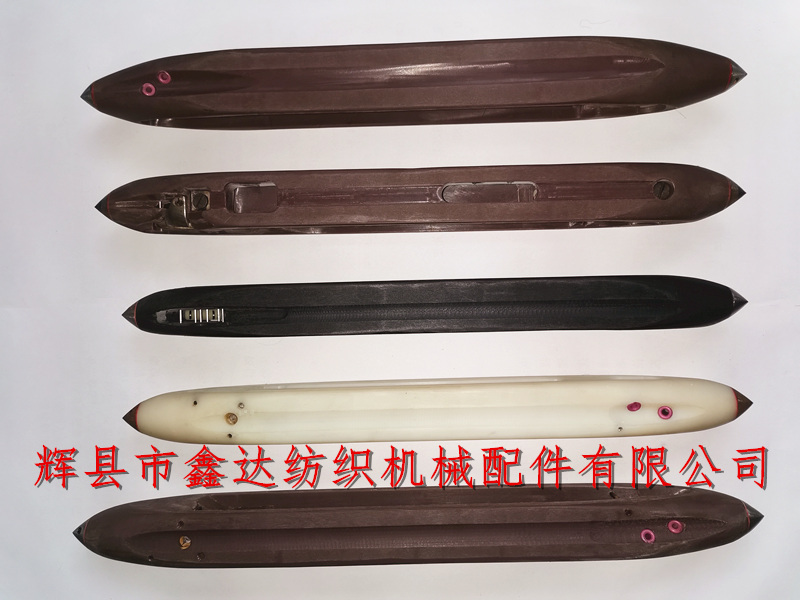

大肚長腔尼龍梭主要用于紗支較粗的織物織造，黃麻布、石棉布、PP塑料扁平絲、重型帆布等產品的織造離不開大肚長腔尼龍梭的使用，梭子作為緯紗的有效載體，其內腔（也稱梭腔）的容紗量在一定程度上可以影響織造成本。如下圖，從上向下的尼龍梭尺寸依次為：

一、長腔梭：430mm*底部外寬44mm*梭高33.5mm

二、小頭梭：393mm*梭底外寬42mm*梭高32mm

三、TS-9梭：390mm*梭底外寬42mm*梭高31.7mm

四、換紆梭：403mm*梭底外寬47.7mm*梭高35mm*梭高33mm（探緯槽側）

五、無芯大肚梭：415mm*梭底外寬47.7mm*梭高39mm*梭高38mm（出緯側）。4號和5號的梭子兩側高度有差別。

關于窄梭腔的尼龍梭子一般用于國外織機的使用，例如配套俄羅斯、日本和印度生產的有梭織布機，織機設計進行適當的修改后，可以提高織造效率。一般采用小梭頭，由于梭體寬度減小，對梭箱角度及后期維護要求比較嚴格，也對梭子自身的重心點位置進行限制，這樣可以保證梭子在高速飛行時的平穩。

根據織物品種的不同，緯紗從梭子的引出位置也有區別，一般可以分為側面引出和梭底引導，相對來說采用側面引緯比較普遍。

大肚梭子的梭底位置采用雙流槽設計，可以減小尼龍梭飛行時的空氣阻力，穩定梭體姿態。大肚梭子具有容紗量多，織造使用時換梭次數減少，減少緯紗回絲浪費，降低擋車工人的勞動強度，改善布面織造效果。
